La de potencia
Serie KD700
La serie de potencia. Cuerpo tipo libro, que ocupa menos ancho de tablero, y una electrónica pensada para lo que arranca cargado y para las máquinas que hay que integrar a un control mayor.
En Cali manejamos hasta 50 HP. La serie sube mucho más —pasa de los mil HP— y esas potencias se traen bajo pedido, con el plazo confirmado antes de que usted decida.
Pedir cotización
Para qué sirve bien
Máquinas que arrancan con carga
Molinos, mezcladoras, extrusoras, compresores. El control vectorial da par desde muy baja velocidad, que es justo lo que falta cuando la máquina tiene que empezar a girar con el material dentro.
Procesos que hay que integrar
Cuando el variador no trabaja solo sino dentro de un control mayor. Habla Profibus, ProfiNET, CANopen y EtherCAT además de Modbus, así que se conecta al PLC que ya haya sin adaptadores raros.
Instalaciones donde la seguridad se audita
Trae paro seguro de par (STO) de fábrica. Es la función que permite dejar el motor sin par sin cortar la alimentación del equipo, y en plantas con protocolos de seguridad es un requisito, no un extra.
Aplicaciones especiales
Trae programas de fábrica para bomba solar, ascensor, izaje, control de tensión y presión constante. Se cambian por parámetro, sin reemplazar la tarjeta de control.

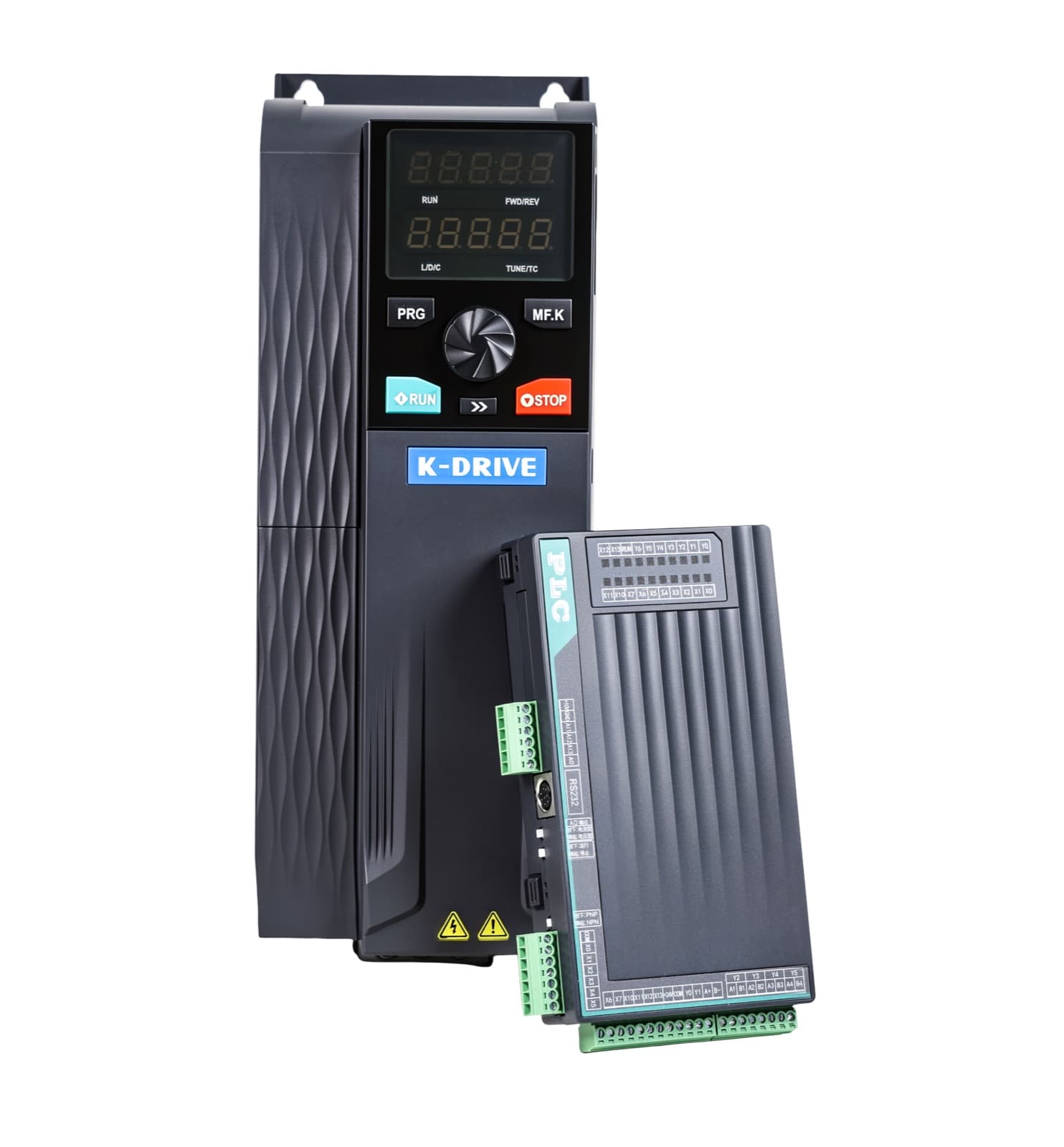

El módulo de potencia y el de control son independientes

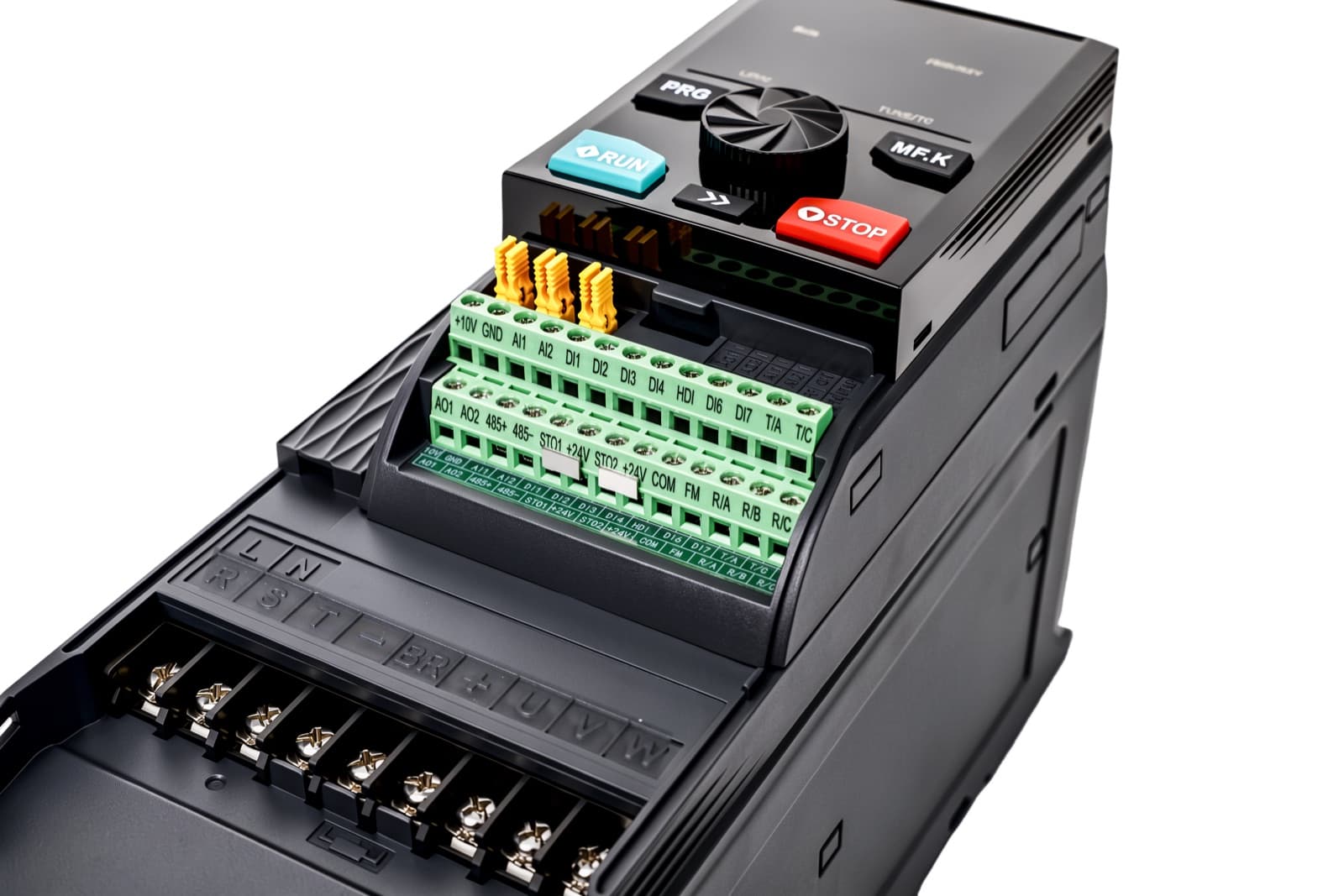

Bornes de control y de potencia, separados y accesibles

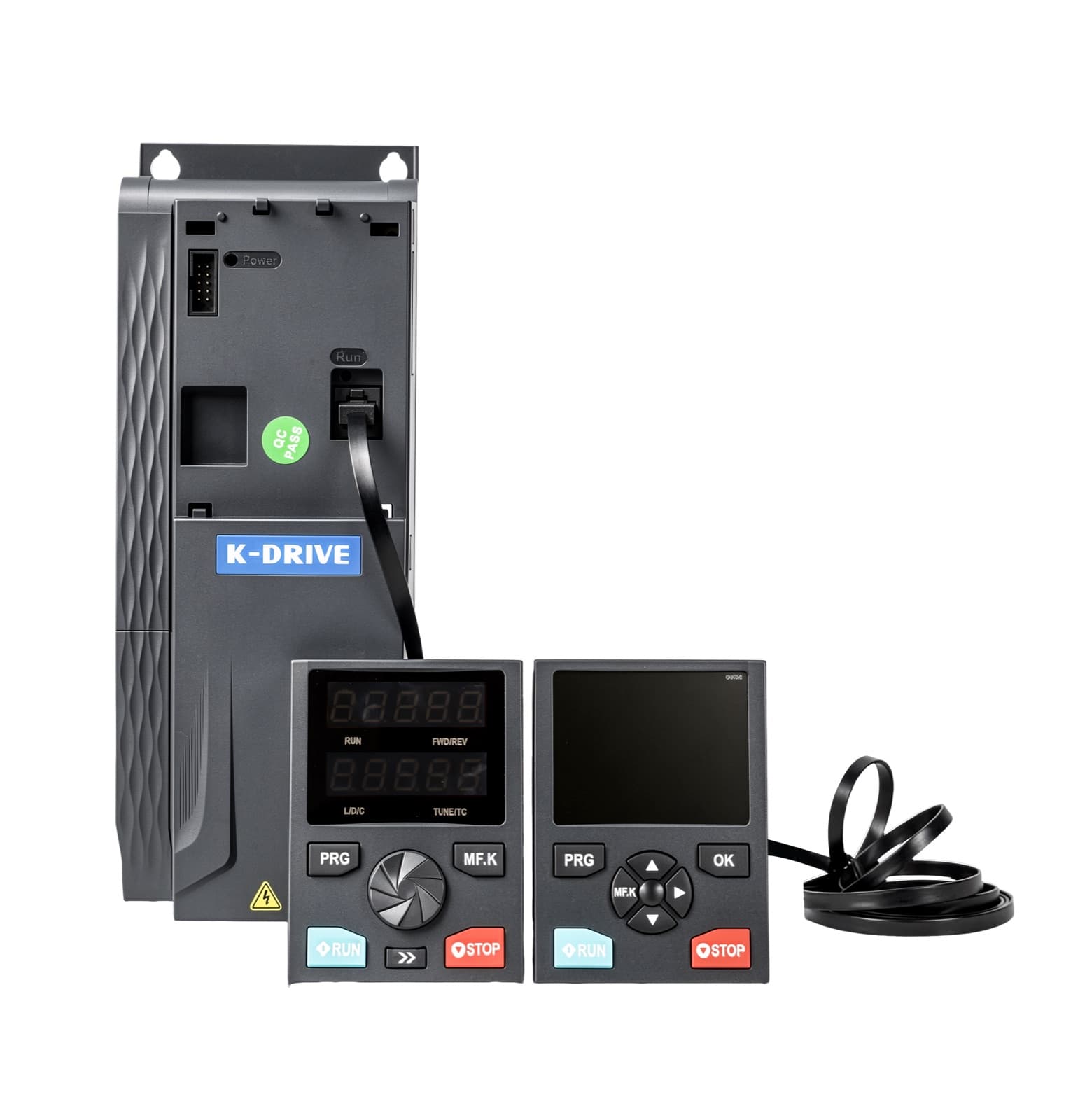

Teclado LED de doble display o LCD, hasta a 300 m del tablero
Especificaciones
Alimentación y salida
- Tensión de entrada
- 220 a 240 V monofásico y trifásico · 380 a 480 V trifásico
- Frecuencia de salida
- 0 a 1200 Hz en V/F · 0 a 600 Hz en vectorial con realimentación
- Capacidad de sobrecarga
- 150 % durante 60 s · 180 % durante 10 s · 200 % durante 1 s
Control
- Modos de control
- V/Hz, vectorial sin sensor en dos variantes y vectorial con realimentación
- Tipos de motor
- asíncrono y síncrono de imanes permanentes
- Secuencias internas
- PLC simple de hasta 16 pasos; módulo PLC integrado opcional
Conexiones
- Entradas digitales
- 7, compatibles NPN y PNP
- Analógicas
- 2 entradas y 2 salidas
- Relés
- 2 salidas de relé
- Seguridad
- bornes de paro seguro de par (STO) de serie
- Buses
- Modbus RS485, Profibus-DP, ProfiNET, CANopen, EtherCAT y tarjetas de encóder
Construcción
- Formato
- tipo libro: menos ancho de tablero por equipo
- Modularidad
- módulo de potencia y módulo de control independientes
- Teclado
- LED de doble display, hasta a 300 m; LCD opcional con idioma conmutable
- Frenado
- unidad de frenado integrada de serie hasta 37 kW
- Reactor de continua
- opcional de 37 a 132 kW; de serie desde 160 kW
Cuándo es esta la que le sirve
- La máquina arranca con carga o el par a baja velocidad importa
- Hay que integrarla a un PLC por un bus que no es Modbus
- El motor es de imanes permanentes
- Se necesita paro seguro de par
- La potencia pasa de 20 HP
Le sirve mejor la Serie KD600M si la máquina arranca sin carga, la potencia no pasa de 20 HP y no hace falta más comunicación que Modbus: sale más barato y ocupa menos.
Lo que suelen preguntarnos
- ¿Qué gana con que los módulos sean independientes?
- Que el mantenimiento es más simple: si falla una parte no hay que sustituir el equipo entero, y el módulo de control y el teclado sirven para todo el rango de potencias, así que un repuesto cubre varias máquinas.
- ¿Necesito el KD700 para 30 HP?
- Para 30 HP sí: la serie compacta llega hasta 20. Y si además la máquina arranca cargada, el KD700 es el que corresponde por control, no solo por potencia.
- ¿El programa de bomba solar sirve para mi pozo?
- Para bombeo solar tenemos una serie dedicada, la SP600M, que suele ser la opción correcta y más económica. El programa del KD700 tiene sentido cuando ya hay un KD700 instalado o la potencia lo exige.
- ¿Hasta dónde llega la potencia?
- La serie llega a más de mil HP. Lo que hay en Cali es hasta 50; por encima de eso se trae bajo pedido y le confirmamos el plazo por escrito.
